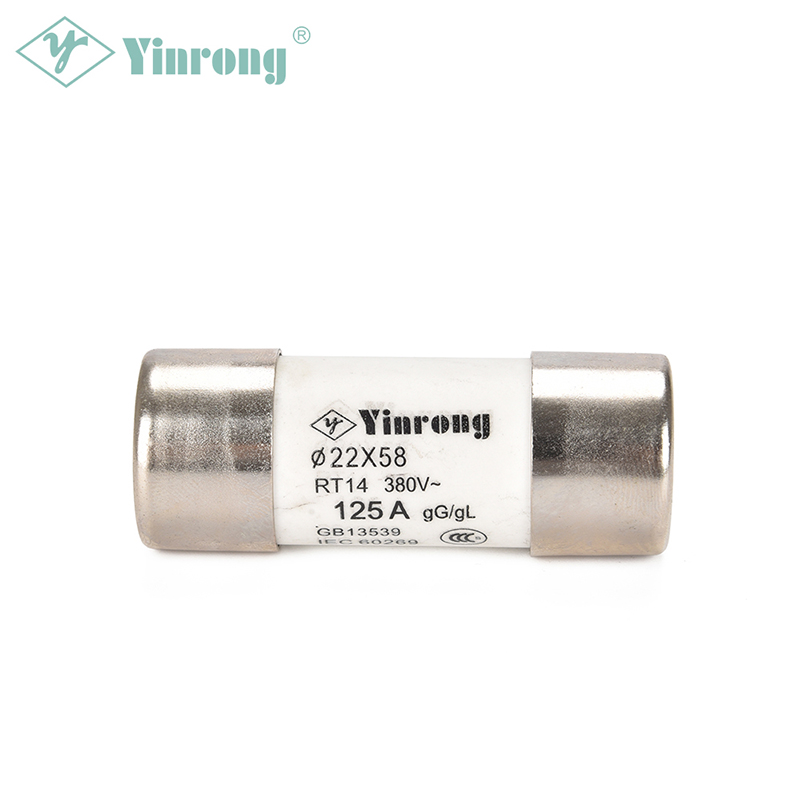

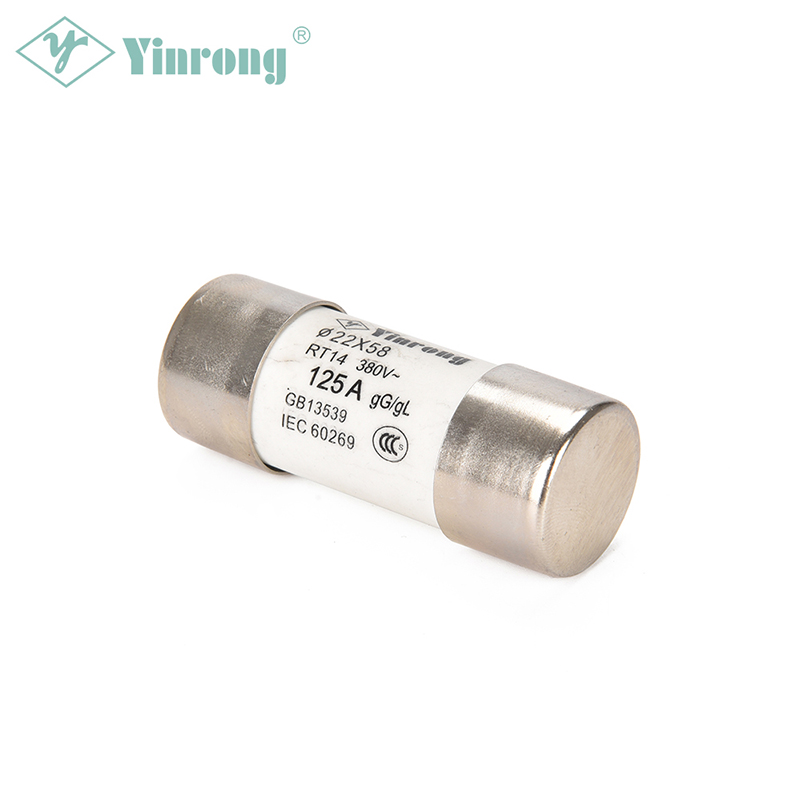

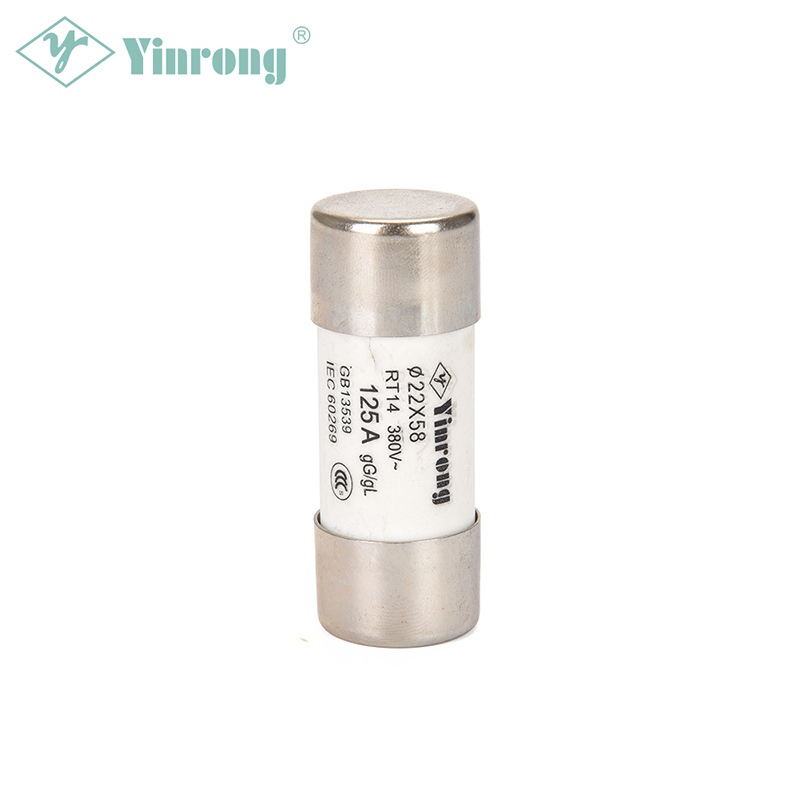

500VAC 125A 22×58mm Цилиндричен HRC осигурувач

500VAC 125A 22×58mm Цилиндричен HRC осигурувач

Одобрувања и стандарди

â € ¢ IEC60269-1
â € ¢ IEC60269-2

Класа на работа

• gG/gL
â € ¢ претпладне
• aR

Карактеристики и придобивки

Покривање на електрични дистрибутивни кола од 250VAC, 380VAC, 500VAC и 690VAC и разни индустриски апликации
Достапни се оценки за ампери од 10-125 А
• Заштита со целосен опсег
• Ги исполнува стандардите на IEC за глобално прифаќање
â € ¢ Стандардизирана цилиндрична конструкција
â € ¢ Изведба на ниска дисипација на енергија за понизок пораст на температурата
• Монтирање на DIN Rail

Апликации

â € ¢ Општи индустриски апликации
â € ¢ Моторни погони
• НН-мрежа работи
• Заштита на кабелот
• Релеи во цврста состојба
â € ¢ Полупроводнички уреди
• Исправувачи на моќност
• Систем за непрекинато напојување
â €¢ Конвертори

Препорачан држач за осигурувачи

Држач за осигурувачи RT18L-125

Земја на потекло

â € ¢ Народна Република Кина

Параметри

Модел/Големина	Номинален напон (V)	Оценета струја (A)	Целокупна димензија
			ΦC	A	Сл.
10,3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38Т	Сл.1
5x20	250	0,5,1,2,4,6,10,12,13	5	20	Сл.2
5x25	250	0,5,1,2,4,6,10,12,16	5	25
6x20	250	0,5,1,2,4,6,10,12,16	6	20
6,3x23	250	0,5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0,5,1,2,4,6,10,12,16,20	6.3	25
6,3 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0,5,1,2,4,6,10,12,16,20,25	8.5	23
8,5 x 31,5	250/500	0,5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5 x 36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3х34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3х38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3х45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15х50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5х40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5х76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27х60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51 ч	Сл.3
20,5 x 76 H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76 ч
20,5x114 H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114 ч
20,5 x 127 H	690	0,5,1,2,4,6,8,10,12,16,20,25,32	20.5	127 ч
22,2 x 58 H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58 ч
27x139H	690	32,40,50,63	27	139 ч
27x147H	690	32,40,50,63	27	147 ч

Големина (мм)
