Анализа на избор на осигурувачи за заштита на фотоволтаични низи во соларен фотоволтаичен систем за производство на електрична енергија

Фотоволтаичен систем за производство на електрична енергија (скратено како PV) се состои од компоненти и подсистеми кои можат директно да ја претворат светлината на инцидентот во електрична енергија, од кои фотоволтаичната низа е основната единица. Фотоволтаичната низа директно го претвора соларното зрачење на инцидентот во DC моќност со поврзување на соларните панели со полето за поврзување на фотоволтаична низа, а потоа ја конвергира во инверторот или директно го нанесува преку полето за поврзување. Како дел од системот што сочинува до 70% од трошоците, заштитата на фотоволтаичната низа и оптимизацијата на ефикасноста на производство на електрична енергија станаа клучни области на технолошкиот развој.

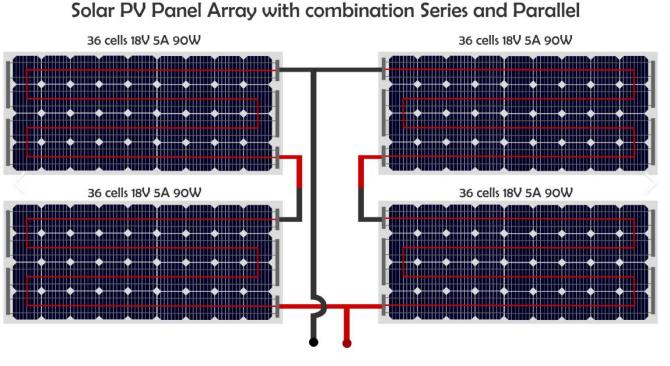

Со цел да се подобри ефикасноста на фотоволтаичниот систем, повеќе фотоволтаични панели се поврзани во серија за да формираат фотоволтаична низа, а повеќе групи на фотоволтаични жици се поврзани паралелно за да формираат фотоволтаична низа. Тековната на фотоволтаичната низа се конвергира преку полето за поврзување и влегува во врската со низводно апликација. Со цел да се спречи фотоволтаичниот панел да стане енергетски оптоварување и да влијае на целокупната ефикасност на производство на електрична енергија кога се јавува дефект и да се спречат прекумерни опасности предизвикани од погрешно работење или локални абнормалности, секоја фотоволтаична низа треба да се инсталира со осигурувачи на двата краја. Кога се појави дефект на краток спој во фотоволтаичната низа, осигурувачот серија брзо ќе го разнесе и ќе го изолира неисправниот дел за да се обезбеди нормална работа на низата како целина.

Покрај тоа, осигурувачите на низа исто така можат да обезбедат заштита од струи што се враќаат од низводните компоненти, особено кога струјата со краток спој е поголема од струјата на единечна PV-низа. Оценетиот капацитет на кршење на осигурувачот мора да може да ги покрие ваквите екстремни услови за да го заштити безбедното работење на системот.

Меѓународни стандарди и домашни спецификации

Во однос на заштитата на страната на ПВ ДЦ, релевантните меѓународни и домашни стандарди даваат важни насоки. На пример, член 690.99 од Националниот стандард на САДРајс/NFPA 70„Национален електричен код“ (NEC) јасно наведува дека проводниците и опремата во PV -под -системите на PV, PV излезни кола, кола за излез на инверторот и кола за батерии за складирање на енергија мора да ги исполнат барањата на клаузулите за заштита на проводникот и опремата. Покрај тоа, Кина го усвојува еквивалентниот IEC стандардGB/T 16895.32-2021, што предвидува дека под стандардни услови за тестирање, кога континуираната струја што носи капацитет на кабелот е еднаков или поголема од 1,25 пати поголема од струјата на краток спој, заштитата на преоптоварување може да се игнорира, но исто така се препорачува да се изберат осигурувачи во комбинација со специфичните упатства на производителот на производителот.

IEC го развиIEC 60269-6 стандардПоточно за осигурувачите за заштита на фотоволтаичен систем, кои јасно ги предвидуваат барањата за перформанси на фотоволтаични осигурувачи, како што е во можност да издржат континуирани струи со краток спој и брзо дуваат. Во исто време, техничката спецификација на УЛПредмет 2529Овозможува важни насоки за осигурувачи со низок напон во фотоволтаичните системи. Двете се малку различни во пресметката на струјата што дува и употребата на коефициенти на корекција на температурата.

Размислувања за избор на осигурувачи

При изборот на осигурувачи во фотоволтаични системи, следниве индикатори треба да бидат фокусирани на:

Номинален напон: Номиналниот напон на осигурувачот мора да го исполни максималниот напон на отворено коло (VOC) што системот може да го достигне. Особено во ладните области, треба да се земе предвид вредноста на корекција на напон на отворено коло на фотоволтаичниот панел на најниска температура на околината.

Оценета струја: За осигурувачи поврзани во серија со фотоволтаични панели, обично е потребна номинална струја in≥1.56 ISC (ISC е струја со краток спој). IEC стандардот е ревидиран на ISC од inter1.42, а стандардот US UL е во 1,35 ISC. Треба да се избере во комбинација со вистинската околина за апликација.

Капацитет на кршење: Капацитетот на кршење на осигурувачот треба да биде доволен за да се справи со врвот на струјата со краток спој и да ја заштити опремата од оштетување.

Прилагодливост на животната средина: Во случај на висока температура или густа инсталација, номиналната вредност треба соодветно да се намали според препораките на производителот на осигурувачи за да се обезбеди долгорочно стабилно работење.

Заклучок

Инсталирањето на DC осигурувачи во фотоволтаични низи не е само неопходно средство за заштита на опремата и подобрување на ефикасноста на производство на електрична енергија, туку и важна мерка за да се обезбеди безбедно работење на целиот систем. Разумниот избор на осигурувачи бара сеопфатно разгледување на факторите како што се работното опкружување на фотоволтаични панели, струја со краток спој, напон со отворен коло, итн. За да се обезбеди долгорочна сигурност и економија на системот.

На пример, hejеџијанг Галакси осигурувач копродукции, Ltd's1000VDC 30A 10x38mm соларна PY осигурувачка врскаи1500VDC 30A 10x85mm соларна PV осигурувачка врскаи1500VDC 630A 3L Болт тип на соларна PV осигурувачка врскаФотоволтаичните осигурувачи се широко користени во клучните позиции за заштита на кабинетите за фотоволтаична врска. Со одлични перформанси и сертификација со висок стандард, овие осигурувачи обезбедуваат стабилни и сигурни решенија за проекти за производство на фотоволтаична енергија, помагајќи му на системот да работи ефикасно.
