Што е осигурувач со голема брзина со квадратно тело и зошто е критично за заштита на полупроводници

Во современите електрични системи, заштитата на осетливата електроника за напојување е поважна од кога било. Уредите како што се инверторите, конверторите, системите за полнење EV и индустриските погони во голема мера се потпираат на полупроводнички компоненти како што се IGBT, SCR, MOSFET и диоди. Дури и краток настан на прекумерна струја може трајно да ги оштети овие скапи компоненти.

A Squсе Тело осигурувач со голема брзинае специјално дизајниран да реагира исклучително брзо на струи на дефекти и да ги заштити полупроводничките уреди од катастрофален дефект. Овие осигурувачи се широко користени во системи за обновлива енергија, инфраструктура на електрични возила, индустриска автоматизација и опрема за конверзија на енергија.

Овој водич истражува сè што треба да знаете за осигурувачите со голема брзина со квадратни каросерија - вклучувајќи ги нивните принципи на работа, клучните карактеристики, придобивките, апликациите, критериумите за избор и трендовите во индустријата. Објаснуваме и зошто компаниите сакаатЈинронгстануваат важни добавувачи на глобалниот пазар на осигурувачи.

Содржина

• 1. Што е осигурувач со голема брзина со квадратно тело?
• 2. Зошто се потребни осигурувачи со голема брзина за заштита од полупроводници?
• 3. Клучни карактеристики на осигурувачите со голема брзина со квадратно тело
• 4. Како функционира осигурувачот со голема брзина со квадратно тело?
• 5. Типични апликации
• 6. Преглед на техничките спецификации
• 7. Квадратен осигурувач за тело наспроти традиционален осигурувач
• 8. Како да го изберете десниот осигурувач
• 9. Совети за инсталација и одржување
• 10. Идни трендови во технологијата на полупроводнички осигурувачи
• Најчесто поставувани прашања

1. Што е осигурувач со голема брзина со квадратно тело?

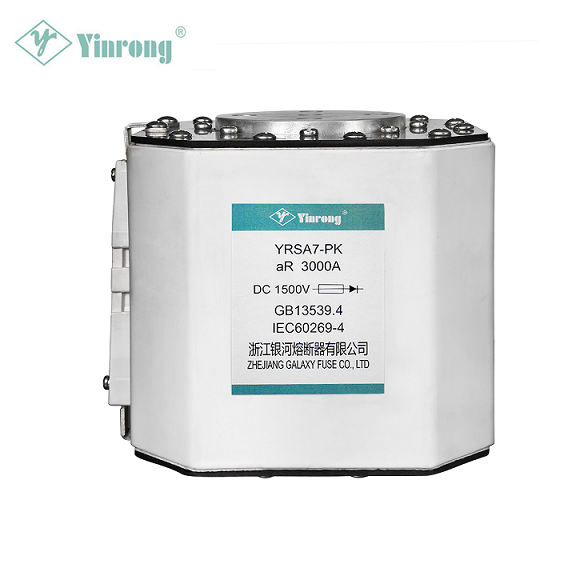

A Квадратно тело осигурувач со голема брзинае еден вид осигурувач за заштита на полупроводници дизајниран да ги прекинува екстремно брзо струите на дефектот. Неговото куќиште во форма на квадрат овозможува ефикасна инсталација во електроенергетските системи додека одржува одлична дисипација на топлина и електрични перформанси.

За разлика од осигурувачите за општа намена, полупроводничките осигурувачи со голема брзина се оптимизирани за заштита на чувствителни електронски компоненти како што се:

• IGBT модули
• Моќни диоди
• SCR тиристори
• MOSFET уреди
• Конвертори на моќност

Овие осигурувачи се дизајнирани да ја ограничат енергијата на дефектот брзо и да го минимизираат топлинскиот стрес што се применува на полупроводничките уреди. Според индустриските спецификации, осигурувачите со голема брзина со квадратно тело може да ги прекинат екстремно високите струи додека реагираат во рок од милисекунди.

2. Зошто се потребни осигурувачи со голема брзина за заштита од полупроводници?

Полупроводничките компоненти се многу чувствителни на прекумерна струја. Дури и малите шилци можат веднаш да ги уништат.

Традиционалните осигурувачи реагираат премногу бавно за ефикасно да ги заштитат овие уреди. Затоа, полупроводничките осигурувачи со голема брзина се дизајнирани со екстремно брзи времиња на одзив.

Главните причини за користење на осигурувачи со голема брзина

• Ултра брз прекин на струјата на грешка
• Заштита на скапи полупроводнички модули
• Намалување на термичко оштетување
• Подобрена доверливост на опремата
• Спречување на дефекти на каскадниот систем

Квадратни осигурувачи на телото со голема брзина се способни да ги ограничат струите на дефектот и да ја прекинат моќноста пред полупроводничките уреди да ги надминат своите безбедни работни граници.

3. Клучни карактеристики на осигурувачите со голема брзина со квадратно тело

Квадратните осигурувачи со голема брзина нудат неколку технички предности што ги прават идеални за електрични системи со високи перформанси.

Важни карактеристики на дизајнот

• Екстремно брз одговор
• Висок капацитет за прекинување
• Ниско ослободување на енергија I²t
• Компактен квадратен дизајн на каросеријата
• Повеќе опции за монтирање
• Визуелни индикатори за изгорени осигурувачи

Многу модели поддржуваат рејтинзи на напон до 1500V DC и високи струјни капацитети за индустриски системи.

4. Како функционира осигурувачот со голема брзина со квадратно тело?

Работата на високобрзинскиот осигурувач со квадратно тело се заснова на контролирано топење на специјално дизајнираните елементи на осигурувачите.

Принцип на работа

1. Се појавува струја на дефект
2. Елементот на осигурувачот брзо се загрева
3. Елементот се топи за милисекунди
4. Се формира лак и брзо се гаси
5. Колото е безбедно прекинато

Внатрешната конструкција обично вклучува:

• Сребрени елементи за осигурувачи
• Полнење со кварцен песок
• Керамичко куќиште
• Терминали со висока спроводливост

Овие материјали овозможуваат осигурувачот да ја апсорбира и дисипира енергијата на лакот додека го ограничува протокот на струја.

5. Типични апликации

Квадратните осигурувачи со голема брзина се широко користени во индустриите кои се потпираат на електронски уреди со голема моќност.

Заеднички апликации

• Станици за полнење на електрични возила
• Соларни фотоволтаични инвертери
• Системи за електрична енергија од ветер
• Системи за складирање на енергија од батерии
• Индустриски моторни погони
• Напојување на UPS-от
• Системи за конверзија на моќност

Овие осигурувачи често се користат и во регенеративните погони и DC магистралните системи во опремата за индустриска автоматизација.

6. Преглед на техничките спецификации

Различните големини на каросеријата и стиловите на монтирање им овозможуваат на инженерите да интегрираат квадратни осигурувачи на каросеријата во широк спектар на електроенергетски системи.

7. Квадратен осигурувач за тело наспроти традиционален осигурувач

8. Како да го изберете десното квадратно тело со голема брзина осигурувач

Изборот на точниот осигурувач е од клучно значење за да се обезбеди соодветна заштита на колото.

Клучни фактори за избор

• Оцена на напон
• Тековен рејтинг
• Капацитет за прекинување
• Работна класа на осигурувачи (aR или gR)
• Услови за ладење
• Начин на инсталација
• Тип на опрема

Производителите какоЈинронгОбезбедете детални листови со податоци и инженерска поддршка за да им помогнете на клиентите да го изберат точниот осигурувач за нивната апликација.

9. Совети за инсталација и одржување

Правилната инсталација е од суштинско значење за обезбедување оптимални перформанси на осигурувачите.

Најдобри практики

• Обезбедете правилен вртежен момент на терминалите на осигурувачите
• Користете компатибилни држачи за осигурувачи
• Одржувајте соодветна вентилација
• Редовно проверувајте ги индикаторите на осигурувачите
• Заменете ги осигурувачите со идентични оценки

Рутинската проверка може да помогне да се открие прегревање, лабави врски или оштетување на околината.

10. Идни трендови во технологијата на полупроводнички осигурувачи

Како што енергетската електроника продолжува да се развива, побарувачката за заштита од осигурувачи со високи перформанси рапидно се зголемува.

Нови трендови

• Повисоконапонска DC заштита
• Подобрени технологии за потиснување на лак
• Компактни дизајни на осигурувачи
• Интеграција со паметни системи за следење
• Подобри материјали за термичко управување

Производителите како што сеЈинронгинвестираат во напредни технологии за осигурувачи за поддршка на современи апликации, вклучувајќи обновлива енергија, инфраструктура за полнење ЕВ и интелигентни електрични мрежи.

Најчесто поставувани прашања

1. Која е разликата помеѓу класите на осигурувачи aR и gR?

aR осигурувачите обезбедуваат заштита од краток спој за полупроводниците, додека gR осигурувачите обезбедуваат заштита и од преоптоварување и од краток спој.

2. Дали нормален осигурувач може да го замени полупроводничкиот осигурувач со голема брзина?

Не. Стандардните осигурувачи се премногу бавни и може да не ги заштитат чувствителните полупроводнички компоненти.

3. Кои индустрии вообичаено користат квадратни осигурувачи со голема брзина?

Индустриите вклучуваат обновлива енергија, електрични возила, индустриска автоматизација и енергетска електроника.

4. Колку брзо работи осигурувачот со голема брзина?

Повеќето полупроводнички осигурувачи работат во рок од милисекунди за да ја ограничат енергијата на струјата на дефектот.

5. Колку долго траат осигурувачите со голема брзина?

Нивниот животен век зависи од условите за работа, но со правилен избор и монтажа тие можат да траат многу години.

Заклучок

Квадратно тело со голема брзина Осигурувачите играат витална улога во заштитата на современите електрични системи и полупроводнички уреди. Нивниот ултра брз одговор, високиот капацитет за прекинување и робусниот дизајн ги прават неопходни во индустриите како што се обновливите извори на енергија, електричните возила и индустриската автоматизација.

Доколку барате сигурни решенија за заштита на полупроводници, инженерскиот тим наЈинронгможе да обезбеди професионално водство и производи со осигурувачи со високи перформанси прилагодени на вашите апликации.

За детални информации за производот, приспособени решенија или техничка поддршка, ве молимеконтактирајте со насденес и откријте како напредната технологија на осигурувачи може да ја подобри безбедноста и доверливоста на вашите електроенергетски системи.
