Осигурувач со брзо дејство наспроти обичен осигурувач: која е вистинската разлика?

Во дизајнот на електронскиот систем за напојување, изборот на осигурувачи директно ги одредува безбедносните маргини на опремата и ефективноста на заштитата од дефекти. Кога ќе се соочат со брзо-дејствувачки осигурувачи наспроти обичните осигурувачи, многу инженери прават груби избори базирани исклучиво на номиналната струја и напон, превидувајќи ги фундаменталните разлики во науката за материјалите, механизмите за одговор и сценаријата за примена. Овој надзор може да претставува сериозни ризици во новите системи за складирање енергија и енергија.

Оваа статија обезбедува систематска анализа на основните разлики помеѓу осигурувачите со брзо дејство и обичните осигурувачи - од структурен дизајн и механизми за спојување до границите на примената - за да им помогне на инженерите да донесат точни одлуки за селекција.

Структура и материјали: од „метална жица“ до „прецизен топлив елемент“

Топливиот елемент на обичниот осигурувач обично е направен од геометриски обликувана метална жица, со едноставна структура и ниски трошоци за производство. Нејзината логика на спојување се потпира на топлината од џул генерирана од самата струја на преоптоварување; кога акумулацијата на топлина ќе достигне точка на топење, елементот се топи и го отвора колото. Овој дизајн го прави погоден за сценарија каде што брзата реакција не е критична, како што е заштитата од преоптоварување за кабли и жици.

Сепак, осигурувачот со брзо дејство е специјално оптимизиран и во материјалот и во структурата. Неговиот топлив елемент е изработен од чисто сребро, посребрен бакар или чист бакар, обликуван како правоаголна тенка лента со стеснети вратови со кружни дупки и претходно поставени места за лемење со ниска точка на топење на одредени локации. Генијалноста на овој дизајн лежи во фактот дека кога ќе дојде до преоптоварување или ниско-повеќекратна струја на краток спој, местото на лемење прво се топи и преку металуршкиот ефект, го забрзува брзото пресекување на елементот на стеснетиот врат, постигнувајќи прекин на колото во микросекунди до милисекунди.

Во суштина, обичните осигурувачи се потпираат на „природна акумулација на топлина“, додека осигурувачите со брзо дејство постигнуваат „активно забрзано кршење“ преку структурно и материјално инженерство - ова е најфундаменталната разлика помеѓу двете.

Брзина на одговор: Јазот од милисекунда наспроти микросекунда

Брзината на одговор е најинтуитивната разлика помеѓу двата типа осигурувачи.

За обичните осигурувачи, времето на спојување е обратно пропорционално со повеќекратната струја на преоптоварување: колку е поголема струјата што ја надминува номиналната вредност, толку е пократко времето на спојување; обратно, при помали множители на преоптоварување, времето на спојување може да се прошири на неколку секунди или дури и подолго. Оваа карактеристика на „временско доцнење“ е прифатлива во заштитата на кабелот бидејќи каблите имаат одреден термички капацитет и можност за краткорочно преоптоварување.

Осигурувачите со брзо дејство се однесуваат сосема поинаку. Благодарение на механизмот за „забрзување“ на точките за лемење со ниска точка на топење и ефектот на концентрација на струјната густина на стеснетиот врат, осигурувачите со брзо дејство можат да го исчистат колото во рок од милисекунди или дури и микросекунди. Оваа екстремна брзина не се следи за себе, туку за отстранување на струјата на дефект во временскиот рок што можат да го издржат полупроводничките уреди (како што се IGBT, SiC MOSFET и исправувачки диоди) - термичката толеранција на полупроводниците обично е само од редот на милисекунди, а обичните осигурувачи не можат да го исполнат ова барање за заштита.

Апликативни сценарија: Цели за заштита ја дефинираат логиката на селекција

Границите на примена на брзо-дејствувачките и обичните осигурувачи се природно дефинирани со нивните соодветни карактеристики на одговор.

Обичните осигурувачи првенствено се користат за заштита од преоптоварување и краток спој на кабли и жици. Каблите поседуваат одредена топлинска инерција; краткорочните преоптоварувања не предизвикуваат веднаш оштетување на изолацијата, па затоа е дозволено одредено доцнење во работата на осигурувачите. Ова објаснува зошто обичните осигурувачи остануваат широко користени во градежните дистрибутивни и индустриски далноводи.

Од друга страна, осигурувачите со брзо дејство се дизајнирани да ги заштитат полупроводничките уреди за напојување и склоповите на исправувачите. Во фотоволтаичните инвертери, станиците за полнење DC и конверторите за складирање енергија (PCS), модулите IGBT и SiC се исклучително ранливи на прекумерна струја - штом ќе се појави краток спој, струјата мора да се исчисти во рок од стотици микросекунди, или уредот ќе биде трајно оштетен. Брзо-дејствувачките осигурувачи се токму решението за ова барање.

Особено во системите за складирање енергија (ESS), примената на осигурувачи со голема брзина е критична. Струите на краток спој во групите на батерии се карактеризираат со висок DC напон, висока јачина на струјата и без природен вкрстување на нула, што поставува строги барања за капацитетот за прекинување и перформансите за гаснење на лакот. DC осигурувачите со голема брзина за складирање енергија не само што треба да обезбедат брз одговор, туку и сигурно да ги гаснат лаците без ограничување во услови на DC со висок напон, притоа нудејќи доволен капацитет на прекин за справување со екстремно високите струи на краток спој што може да ги испорачаат групите на батерии.

IEC класификација: Техничката поделба помеѓу aR и gG

Од гледна точка на стандардите за осигурувачи на Меѓународната електротехничка комисија (IEC), разликата помеѓу брзо-дејствувачките и обичните осигурувачи е дополнително квантифицирана и стандардизирана.

Обичните осигурувачи обично паѓаат воgGкласа (заштита на кабли со целосен опсег), која нуди целосна заштита од преоптоварување и краток спој, но со релативно подолги работни времиња, погодна за општа дистрибуција и заштита на кабелот.

Брзо-дејствувачките осигурувачи припаѓаат наaRкласа (полупроводничка заштита со делумен опсег). aR осигурувачите се специјално дизајнирани за заштита на полупроводнички уреди, со екстремно ниски вредности на I²t (пропустлива енергија) и силна способност за ограничување на струјата. Тие можат да ја прекинат струјата на дефектот во многу рана фаза на дефект, ограничувајќи ја енергијата на дефектот во рамките на отпорната способност на полупроводничките уреди. aR осигурувачите не се справуваат со заштита од ниско повеќекратно преоптоварување - оваа функција е доделена на контролните системи или контактори, формирајќи јасна функционална хиерархија.

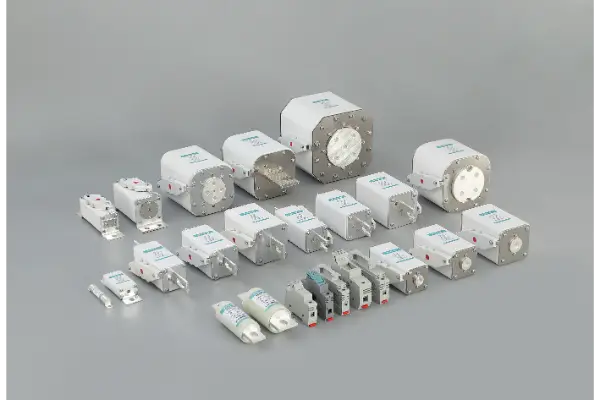

Галакси осигурувач: решенија за осигурувачи со голема брзина за нова енергија и складирање енергија

Галакси осигурувачима над 40 години искуство во истражување и развој и производство на осигурувачи, градејќи длабока техничка експертиза во сегментот на осигурувачи со брзо дејство. За нови енергетски апликации како што се фотоволтаични инвертери, станици за полнење со еднонасочна струја и конвертори за складирање енергија, Galaxy Fuse нуди сеопфатен опсег на осигурувачи со високи перформанси со голема брзина.

Систем за складирање енергија Посветени осигурувачи со голема брзинасе клучна област за фокусирање на Galaxy Fuse. Системите за складирање енергија бараат многу повеќе од осигурувачи отколку општите индустриски примени: еднонасочен напон до 1500 V, струи на куса врска достигнуваат стотици килоампери и потреба за апсолутна сигурност во гаснење на лакот и прекини во затворени околини на батерии. Производите од серијата за складирање енергија Galaxy Fuse користат чисто сребрени топливи елементи и високо-чистотен медиум за гаснење на лакот од кварцен песок, во комбинација со оптимизирани дизајни со структура на вратот, за да се обезбеди одговор на ниво на микросекунда и сигурен прекин при екстремни услови на дефект.

Основни технички предности:

lЧисто сребро / посребрен бакарни елементи:Ниската точка на топење и високата спроводливост обезбедуваат брза реакција

lОптимизирана структура на вратот:Прецизна контрола на точките за спојување за постојан прекин на лакот

lГалење на лак со кварцен песок со висока чистота:Брзо ја апсорбира енергијата на лакот и го потиснува ограничувањето

lЦелосна сертификација:Производите се во согласност со IEC60269, GB13539 и други меѓународни стандарди, со повеќе серии кои поседуваат UL, TUV и CE сертификати

lЦелосна поддршка за технички податоци:Обезбедува измерени I²t криви и криви на исклучена струја, олеснувајќи ги прецизните пресметки за координација на заштитата на системот за инженерите

Заклучок

Разликата помеѓу брзото дејство и обичните осигурувачи се протега многу подалеку од нивото на површината „брзо наспроти бавно“. Од избор на материјал и структурна оптимизација до механизми за одговор и IEC класификација, двете претставуваат сосема различни филозофии за заштита.

Обичните осигурувачи го штитат „термичкиот капацитет“ на каблите; осигурувачите со брзо дејство го штитат „кревкиот прозорец“ на полупроводниците. Во денешните брзорастечки сектори за складирање на енергија и енергија, разбирањето и правилното користење на уникатната вредност на осигурувачите со брзо дејство е суштинска вештина за секој инженер за енергетска електроника.
