​Избор на осигурувачи: Основни чекори и клучни размислувања

Осигурувачите се широко признати во електричните системи како последна линија на одбрана од дефекти преку струја - нивниот правилен избор директно ја одредува способноста за прекин на дефектот и безбедносните маргини на опремата. Неправилниот избор не само што доведува до чести прекини на електричната енергија на опремата туку може да предизвика и сериозни несреќи како што се пожари и експлозии. Меѓутоа, соочени со повеќе сложени параметри како што се рејтингот на напонот, тековните карактеристични кривини, капацитетот на кинење и намалувањето на температурата, многу инженери и персонал за набавки честопати не се сигурни од каде да почнат. Како професионален добавувач на компоненти за заштита на кола,Галакси осигуруваче длабоко ангажиран во полето за заштита на осигурувачи и дистрибуција на електрична енергија многу години, нудејќи целосен асортиман на производи со осигурувачи, вклучувајќи gL/gG бавно чист тип, тип со брзо дејство и тип специфичен за DC, помагајќи им на клиентите да постигнат безбедна, прецизна и сигурна заштита од преоптоварување и краток спој. Овој напис, комбинирајќи ги меѓународните стандарди за селекција со практичното искуство, систематски ги прикажува основните чекори и клучните размислувања за избор на осигурувачи, помагајќи ви да донесувате правилни одлуки од димензии како што се напон, струја, карактеристични кривини и капацитет на прекин, и обезбедувајќи јасен водич за избор кој може да се изврши.

1. Определете го рејтингот на напонот:

Номиналниот напон на осигурувачот мора да биде еднаков или поголем од максималниот работен напон на заштитеното коло (вклучувајќи ги и можните минливи пренапони). За еднонасочните кола, потребно е посебно внимание да се изберат осигурувачи специјално дизајнирани за еднонасочна струја, бидејќи прекинувањето на DC лак е многу потешко отколку прекинувањето на AC лак.

2. Определете ја тековната оцена (најкритична и најсложена)

Нормална работна струја:

Прецизно измерете ја или пресметајте ја континуираната струја што ја влече колото во нормални работни услови. Номиналната струја на осигурувачот мора да биде поголема од нормалната работна струја на колото и мора да биде помала од безбедносната носивост на струјата на заштитениот проводник или компоненти.

3. Клучни размислувања за избор на номинална струја

(1) Карактеристична крива на осигурувачите

Консултирајте се со карактеристичната крива на време-струја на производителот.

Осигурете се дека при нормална работна струја, осигурувачот не се расчистува (т.е. времето на работа на осигурувачот е подолго од нормалната работна струја).

При преоптоварување или струи на краток спој за кои е потребна заштита, осигурувачот мора безбедно да се исчисти за доволно кратко време (т.е., кривата лежи лево од точката на преоптоварување/краток спој).

(2) Заштита од преоптоварување

За опрема со налет на струја за време на стартувањето, како што се мотори и трансформатори, осигурувачот мора да ја издржи струјата на стартување (пренапони) без да се исчисти во дозволеното време за стартување (изберете осигурувач со доволна вредност I²t).

Во исто време, кога ќе се појави преоптоварување (на пример, 1,5 до 6 пати од номиналната струја), осигурувачот треба да се исчисти во дозволеното време на преоптоварување на опремата. Изберете осигурувачи со бавно чистење или со временско одложување (на пр., gL/gG, тип T).

(3) Заштита од краток спој

Осигурувачот мора да прекине многу големи струи на куса врска за исклучително кратко време (обично милисекунди) за да се спречи оштетување на опремата и пожар. Потребен е доволен капацитет за кршење (видете го следниот дел).

(4) Намалување на температурата

Тековниот рејтинг на осигурувачот се намалува при високи температури на околината. Консултирајте се со листот со податоци и извршете пресметки за намалување на вредноста врз основа на максималната реална температура на околината за инсталација. На пример, при амбиентална температура од 55°C, може да биде неопходно да се избере осигурувач со номинална струја 50% или повеќе повисока од нормалната работна струја. Избегнувајте инсталирање осигурувачи во затворени простори со висока температура или во близина на компоненти што создаваат топлина.

(5) Напливни струи и стареење

Честите импулси на стартување или постојаните мали преоптоварувања може да го забрзаат стареењето на осигурувачите, предизвикувајќи го да се исчисти дури и при нормална работна струја. Оценете ги тековните флуктуации во вистинската работа.

4. Одредете го пробивниот капацитет (оцена за прекинување)

Номиналниот капацитет на прекин на осигурувачот мора да биде поголем или еднаков на максималната очекувана струја на дефект што може да се појави во заштитеното коло (обично струјата на куса врска на местото на инсталација). За завршните кола или кола за домаќинство, може да се бара капацитетот на прекин да биде неколку илјади ампери (на пр., 6 kA). За индустриски главни дистрибутивни табли лоцирани блиску до големи трансформатори, капацитетот на прекин може да треба да биде десетици или дури стотици килоампери (на пр., 50 kA, 100 kA или поголем). Изборот на осигурувач со недоволен капацитет за кинење може да предизвика пукање на осигурувачот или да не успее сигурно да го изгасне лакот при прекинување на голема струја на дефект, што ќе доведе до сериозни несреќи.

Критични безбедносни предупредувања

Без замени:

Никогаш не користете осигурувач со струја поголема од наведената или заменете го осигурувачот со жица (бакар или железо). Ова е сериозна опасност од пожар.

Внимание со DC:

Во системите со еднонасочна струја, секогаш користете осигурувачи кои се јасно означени со ознака за еднонасочна струја и имаат соодветен рејтинг на напон. AC осигурувачите може безбедно да не ги прекинат струите на дефекти на еднонасочна струја.

Опасност од недоволен капацитет за кршење:

Осигурувачот со недоволен капацитет за кинење може да експлодира при прекинување на голема струја на краток спој, создавајќи лак и летечки отпад - крајно опасно.

Правило за замена:

Откако ќе се исчисти осигурувачот, секогаш идентификувајте ја и елиминирајте ја причината за дефектот, а потоа заменете го со осигурувач од ист тип и исти оценки.

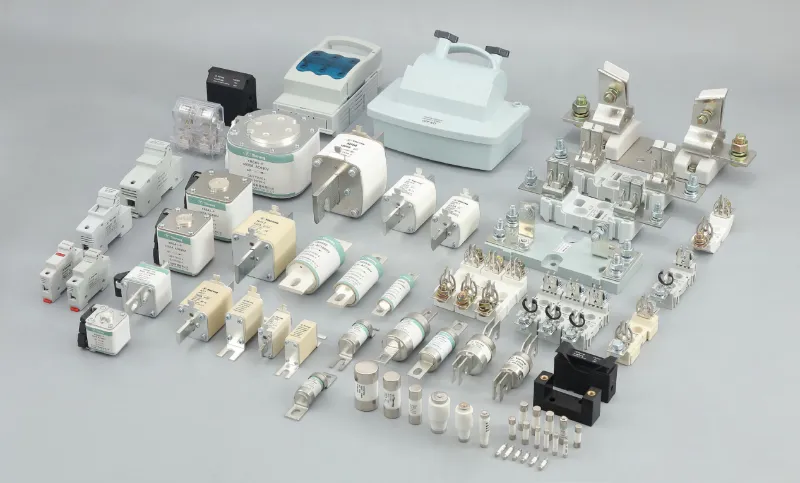

Изборот на осигурувачи во никој случај не е толку едноставен како „само изберете поголем рејтинг“ - бара сеопфатно разгледување на повеќе променливи како што се напонот, струјата, температурата на околината, налетната струја и енергијата на краток спој. Неправилниот избор може да го направи заштитниот уред неефикасен, па дури и да стане извор на несреќа. Galaxy Fuse нуди целосен опсег наосигурувачи производиод 1А до 2000А, покривајќи AC 250V/500V/690V и DC 150V/500V/1000V, вклучувајќи gG/gL осигурувачи за општа намена, aM осигурувачи за заштита на моторот, брзо-дејствувачки полупроводнички осигурувачи и PV-специфично складирање на енергија DC. Ние, исто така, обезбедуваме целосни криви на време-тековни и I²t поддршка за податоци за избор. Нашиот технички тим може да ви помогне со длабински услуги за селекција, како што се пресметки за намалување, проверка на капацитетот и проценка на стареењето.
