Како DC контакторите и осигурувачите работат заедно?

I. Функционална дефиниција: Архитектура со двослојна заштита со јасно дефинирани улоги

DC Контактор: Контролиран извршен прекинувач

Контактор за еднонасочна струја е електромеханички прекинувачки уред кој поврзува и исклучува струјни кола со голема моќност под команди на системот за контрола. Нејзините основни функции во станицата за полнење вклучуваат:

•Контрола за почеток/стоп на полнење: Се затвора за да се воспостави патеката за полнење по наредба од BMS или контролорот за полнење и се отвора за да се исклучи по завршувањето.

•Итна изолација: Извршува контролирано исклучување на напојувањето при прием на команди кога системот ќе открие ненормални услови како што се преголема температура, пренапон или дефекти во изолацијата.

•Управување пред наплата: Работи со отпорник за претходно полнење за да ја ограничи струјата на налет пред да се напојува главното коло, заштитувајќи ги кондензаторите на магистралата.

DC осигурувач: Пасивен уред за крајна заштита

Осигурувачот е заштитен елемент за еднократна употреба кој сигурно ги прекинува струите на дефектот пред да предизвикаат неповратно оштетување. Основните разлики помеѓу полупроводничките осигурувачи со брзо дејство што се користат во станиците за полнење DC и обичните индустриски осигурувачи се:

•Одговор на ниво на микросекунда: Далеку побрзо од десетици милисекунди потребни за механичко активирање на контакторот.

•Тековно-ограничувачка карактеристика: Ја ограничува енергијата на струјата на дефект во границите на отпорност на уредите за напојување низводно (IGBT/SiC).

•Способност за гаснење на DC Arc-Quenching: Сигурен прекин во DC системи од 500V–1500V без ризик од повторно палење.

•Резиме на позиционирање: Контакторот е контролираната „безбедносна порта“; осигурувачот е незаменлива „последна линија на одбрана“.

II. Инженерска логика на координирано совпаѓање

Дизајнот за заштита на станицата за полнење е далеку од едноставно инсталирање на два уреди во исто куќиште. Нивниот координативен однос ја сочинува основната техничка логика на архитектурата на слоевит заштита.

Типична топологија на колото за напојување

Влез во мрежа → AC/DC модул → DC автобус → Осигурувач → Главен контактор → Контактор пред полнење + Отпорник → Интерфејс за возилото

Хиерархија на заштита и време на одговор

Типични режими на неуспех од неусогласена координација

Основен критериум за дизајн: Вредноста на пропустливиот осигурувач I²t мора да биде строго помала од вредноста на I²t отпорна на краток спој на заштитениот контактор.

III. Пет клучни технички параметри за совпаѓање и селекција

1. Номинален напон: Специфичен за еднонасочна струја со голема маргина

Бидејќи DC струјата нема природна нулта точка на вкрстување, гаснењето на лакот е многу потешко отколку во системите со наизменична струја. Затоа, логиката на селекција за уреди специфични за DC фундаментално се разликува од уредите со наизменична струја.

Принцип на избор: Номиналниот напон и на осигурувачот и на контакторот мора да биде ≥ максималниот DC напон на магистралата на системот.

•Платформа за полнење 800V → Препорачана 1000V DC или повисока стапка

•Систем за складирање на енергија 1500V → Мора да изберете 1500V DC или повисока номинација

Инженерско предупредување: Строго забранете замена на производи со AC-оцена за уреди специфични за DC. Неуспехот ефикасно да се изгасне лакот за време на прекин на дефектот може да доведе до катастрофални последици.

2. Номинална струја: Маргина за контактори, I²t Пресметка за осигурувачи

DC Контактор:

•Оценувањето на континуираната струја треба да ја надмине максималната излезна струја на станицата за полнење.

•Фактор на инженерско искуство: Препорачан избор на приближно 1,2×.

DC осигурувач:

•Изборот не смее да се заснова само на номиналната струја; I²t и капацитетот за прекин мора сеопфатно да се проценат.

•Топењето на осигурувачите I²t мора да биде под отпорноста I²t на заштитениот полупроводнички модул (IGBT/SiC).

•Фактор на инженерско искуство: Препорачан избор на приближно 1,5×.

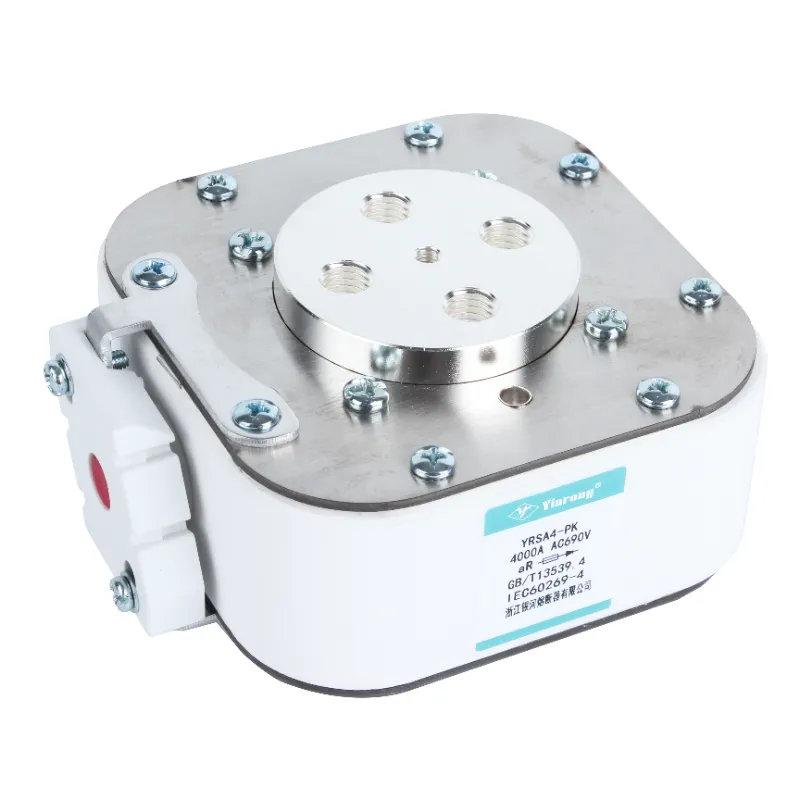

Серијата YRSA од Zhejiang Galaxy Fuse покрива номинални напони од 690V до 1500V и номинални струи од 10A до 3000A, со сребро обложен чист бакар или чисто сребро осигурувачи со променлив пресек, сместени во високо-цврсти алуминиумски керамички цевки со висока јачина, како што се песочни цевки, средно.

3. I²t координација: Основниот параметар на соодветниот дизајн

I²t (ампер-квадратни секунди) е најкритичниот квантитативен индикатор во изборот на совпаѓање на осигурувачите и контакторите.

Врски со ограничувања за избор:

Серијата осигурувачи со брзо дејство на Galaxy Fuse се одликува со ниски I²t вредности, силна способност за ограничување на струјата и висок капацитет на прекин, што ги прави погодни за заштита од краток спој на полупроводнички уреди и целосна опрема.

4. Временско-тековна селективна координација

Во заштитната архитектура на повеќе нивоа, прво мора да работи заштитниот уред најблиску до точката на дефект.

5. Амбиентална температура и намалување

Станиците за полнење се распоредени низ широк опсег на средини, со инженерски барања кои се протегаат од -40°C ниски температури до +85°C високи температури. И осигурувачите и контакторите мора да бидат намалени според капацитетот според реалната температура на околината.

IV. Галакси осигурувач: Професионален избор за заштита на станицата за полнење DC

Основана во 1980 година,Zhejiang Galaxy Fuse Co., Ltd. е професионално претпријатие за осигурувачи кое интегрира истражување и развој, тестирање, производство, продажба и увоз/извоз. Како клучно претпријатие под поранешното Министерство за машинско градење и водечки производител на осигурувачи во Кина, главните производи на компанијата покриваат фотоволтаични осигурувачи со еднонасочна струја, осигурувачи за возила со нова енергија и осигурувачи на станицата за полнење. Производите се во согласност со IEC 60269, GB/T 13539.4 и други меѓународни и домашни стандарди и се извезуваат во над 80 земји и региони вклучувајќи ги Европа, Америка, Југоисточна Азија и Блискиот Исток.

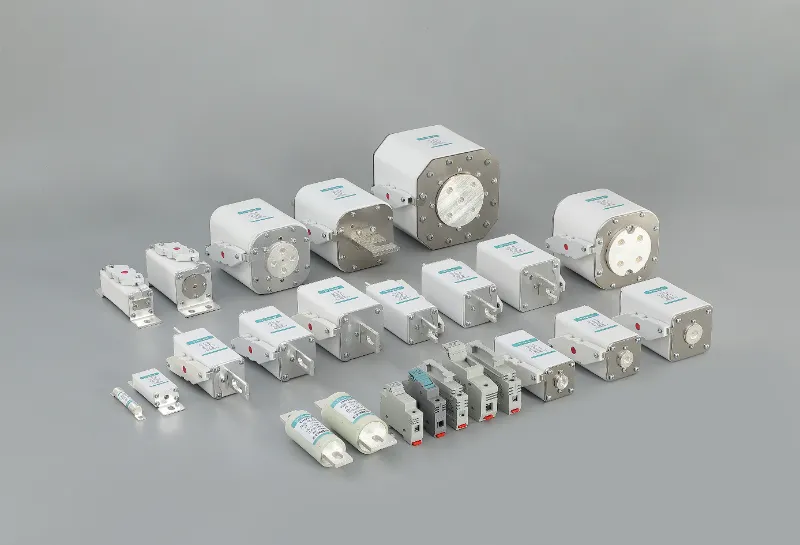

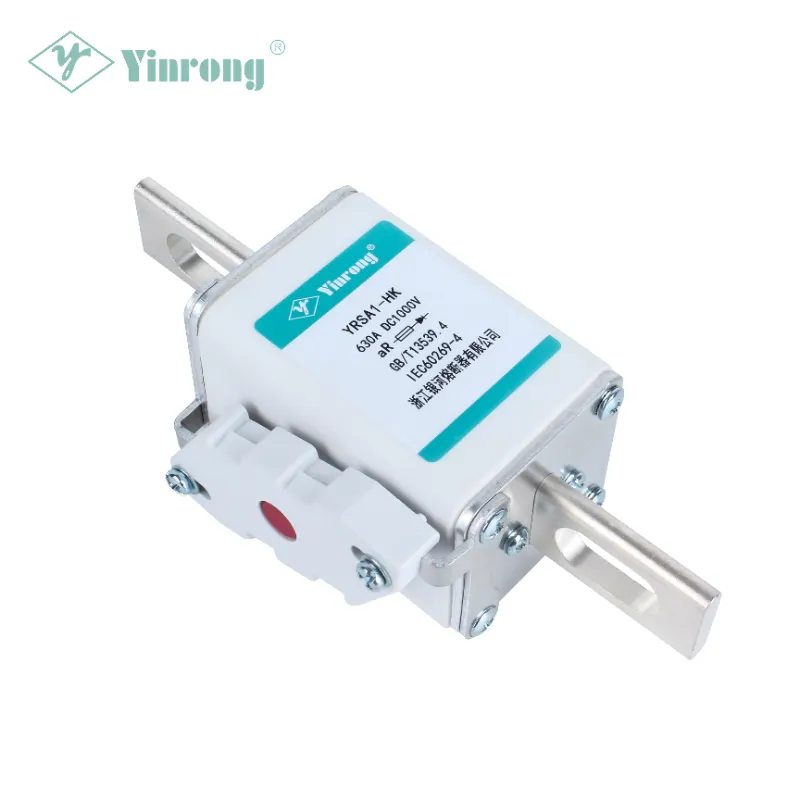

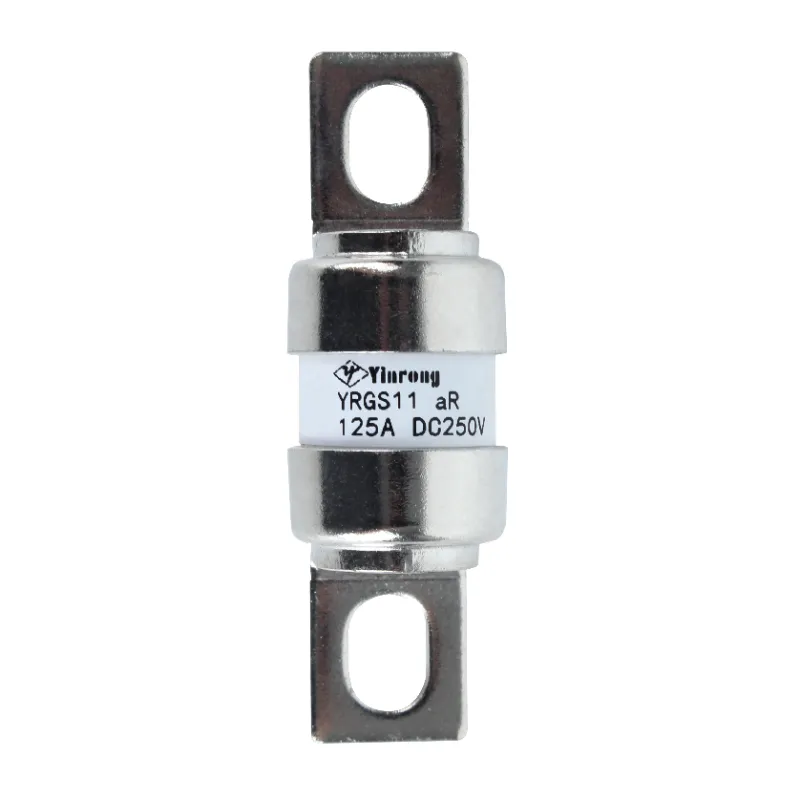

Препорачана серија производи за заштита од DC за станици за полнење

Главните технички предности на Galaxy Fuse

•Меѓународни сертификати од целосна серија: Повеќе серии поминаа TÜV, UL, CE и CQC сертификати. Системите за управување опфаќаат IATF 16949, ISO 9001, ISO 14001 и ISO 45001.

•Зрели решенија за координација: Широко искуство во инженерска координација со мејнстрим DC контактори и зрели решенија за избор.

• Целосна поддршка за технички податоци: Обезбедува измерени кривини I²t и криви на исклучена струја за да се олеснат прецизните пресметки на координацијата со контакторите.

•Длабока техничка акумулација: Има над 48 патенти за корисни модели и пронајдоци за производство на производи со осигурувачи и беше признат како национално претпријатие за висока технологија во 2017 година.

• Стандардно учество во индустријата: Производите се во согласност со GB/T 13539.4, IEC 60269 и повеќе други меѓународни и домашни стандарди.

V. Заклучок

Усогласувањето на контакторите и осигурувачите во станиците за полнење со еднонасочна струја може технички да се сумира како: функционално раслојување, тајминг координација и испреплетување на параметрите.

•Осигурувачот презема прекин на струјата на краток спој на ниво на микросекунда за да се осигури безбедноста на IGBT/SiC и другите енергетски полупроводници.

•Контакторот е одговорен за контролирано управување со префрлување, извршување на нормални команди за старт/стоп и итна изолација.

• Двете служат како меѓусебен резервен вишок, формирајќи двојна безбедносна бариера.

Кога е соодветно усогласено, секој ги извршува своите должности со слоевита одбрана; кога не се совпаѓаат, последиците се движат од неуспех на заштитата до изгорување на опремата.

Со повеќе од 40 години посветеност на висококвалитетно истражување и развој и производство на осигурувачи, Galaxy Fuse се залага за обезбедување безбедни и сигурни решенија за заштита на кола за станиците за полнење DC.

За техничка поддршка за избор на осигурувачи за системи за заштита на станицата за полнење со еднонасочна струја или координација со контактори, ве молимеконтактирајте со техничкиот тим на Galaxy Fuse.
